DCS對于沒有接觸過控制系統的人來說是很神秘的，只要做過，就沒有那么難了，下面，簡單梳理一下，DCS控制系統的組態、步驟和基本思路。確認DCS生產廠家獲得項目，確認DCS控制系統類型及供應商。DCS軟硬件性能，一般廠家都會組織培訓。根據設計院提供的初步點數，DCS卡數一般不低于30%。今天DCS系統廠家小編帶大家了解一下應用DCS控制系統需要準備的8個步驟。
DCS系統應用需要準備8個步驟:
1. 點表安排
根據設計院提供的相應圖紙，對點表進行整理整理。一般在EXCEL表格中包括位號、名稱、信號類型、測量范圍、單位、報警值(如有)I/O點。
2. I/O通道分配
根據DCS廠家提供的具體配電卡類型DCS I/O根據測量點類型，將通道分配到特定通道，需要謹慎，不要出錯。
3、根據I/O硬件配置完成分
不同品牌的DCS系統硬件配置有所不同，但配置思路和方法是相同的:DCS系統硬件是根據現場和DCS系統I/O的準確要求來確定點數的。DCS系統硬件配置要求如下:
控制相關冗余配置是提高DCS可靠性的重要手段，DCS系統的冗余通常包括電源冗余、控制器冗余、通信冗余、操作站冗余和DCS系統I/O板冗余;
根據系統需求和控制規模配置插件(CPU插件)、電源插件、I/O硬件設備，如插件、通信插件等;
DCS不同廠家DCS卡模塊對DCS系統保持架配置要求不一樣，但基本上根據卡的數量配置相應的保持架，固化下來的卡的數量就可以算出保持架的數量;
DCS機柜主要用于安裝插件、保持架、中間繼電器等。DCS機柜常用尺寸為2000 × 800 × 800mm。機柜的數量取決于插件、保持架、中間繼電器的大小和數量。
4. 軟件安裝:
一般由DCS安裝工廠人員，檢查配置后，啟動系統，才用好。
5、低配置為低配置
根據DCS廠家提供的系統，啟動組態軟件;
對應點表和對應通道，不出錯;
根據控制方案配置PID控制電路;
配置純顯示回路;
配置開關量控制電路和小聯鎖電路，如泵的啟動和停止;
配置順式控制偏序控制;
第三方設備通過MODBUS協議進行通信。
6、DCS顯示控制圖:
這部分很重要。用戶看到圖片，其他人看不到。DCS流程圖，看幾遍，基本了解物料流程和工藝，然后與用戶溝通，放在顯示面上。
先在系統圖片組態軟件中繪制圖片，再聯系甲方技術人員進行修改，直到滿意為止。盡量選擇子圖模式，提高效率。
至此，整套DCS隨著調試過程的不斷完善，系統基本建立，最終形成了整套DCS控制系統。
7. 實際應用展示:

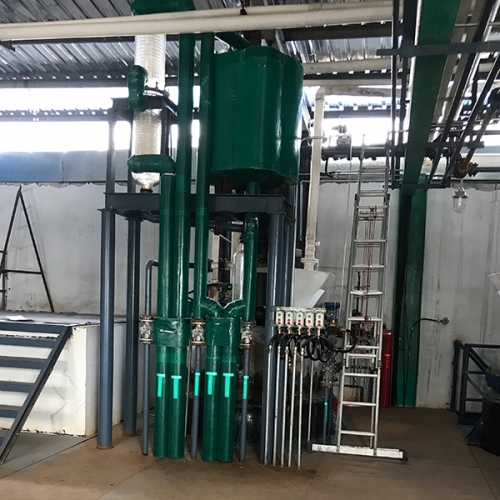

化工生產車間循環系統流程DCS應用無線監控系統:化工行業是中國國民經濟的支柱產業之一，同時也是一個高污染、高投資的行業，隨時可能面臨能源和原材料危機。隨著循環經濟的推廣和實施，結合化工行業本身的特點，從循環經濟的3R原則(減量化、再利用、再循環)出發，通過實施清潔生產和環境管理制度，積極采用生態工業技術和設備，設計改造工藝，成為無廢、少廢的生態工藝，使上游產品產生的廢棄物成為下游產品的原料。在企業內實現物料的回收利用。
8. 無線解決方案
在此過程中，各種工業廢氣和廢水流量需要實時監測，并匯總成工廠DCS控制系統的綜合決策。
