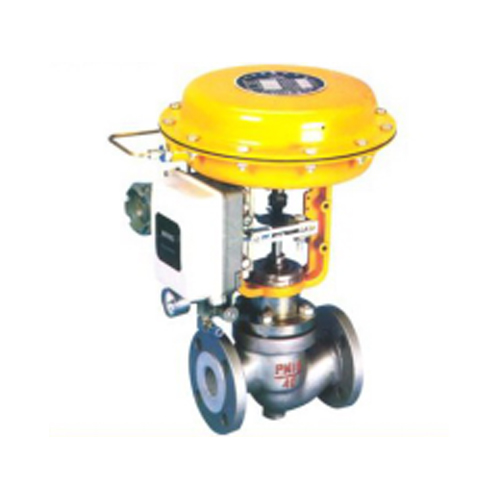

產品名稱：氣動精小型薄膜單座（套筒）調節閥
產品說明：
ZJHP(M/F46)精小型氣動薄膜直通單座、套筒調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。廣泛應用于準確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持 在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合。
本公司生產的該系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用液體溫度由-200℃至+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品格規格可供選擇。
主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
產品型號說明：
Z-直行程的氣動執行器 J-精小型 H-薄膜式 P-單座型 M-套筒型 F46-閥體內襯四氟 C-閥體材質鑄鋼 DN-公稱通徑
主要技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
（10） | （12） | （15） | （20） | |||||||||||||||
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | |||||||||||||
信號范圍Pr（KPa） | 20～100、40～200 | |||||||||||||||||
氣源壓力Ps（KPa） | 0.14～0.4 | |||||||||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||||||||
